Больше, чем балки и опоры

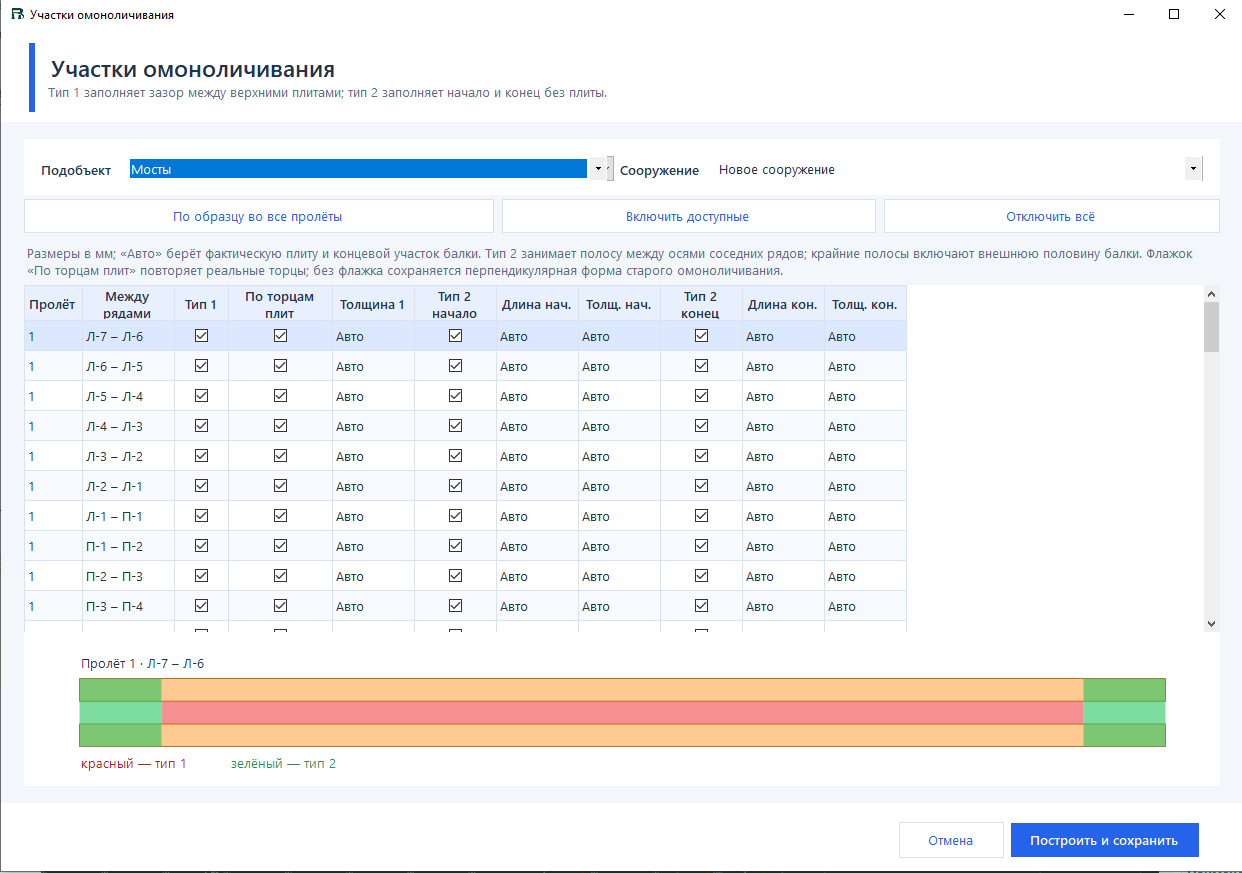

Монолитная плита, участки омоноличивания и конусы — отдельные инструменты для элементов сооружения.
ИНЖЕНЕРНЫЕ ИНСТРУМЕНТЫ ДЛЯ ТОПОМАТИК ROBUR
От оси трассы —
к модели моста.
INFRASTRADA BRIDGES объединяет геометрию, конструкции и оформление моста в одном рабочем процессе.
В привычной среде Robur. С учётом вашей трассы.
От конструкции к чертежу01 / 06
Соберите конструкцию
Балки, опоры и сваи — в единой модели сооружения.
Попробовать в RoburРеальные виды из плагина
От идеи к модели — за минуту
Посмотрите, как рождается мост в привычной среде Robur.
Открыть ролик отдельно ↗Музыка: «Horizons» — Scott Buckley, CC BY 4.0. Использован фрагмент; настроены громкость и затухание.
01
Параметрическая модельГеометрия по исходным данным проекта
02
Типовые и свои решенияБиблиотеки и конструктор элементов
03
План · сечение · 3DРазные представления одного сооружения
ВОЗМОЖНОСТИ ПЛАГИНА
Весь мост.
Под вашим контролем.
Задавайте параметры, проверяйте геометрию и переходите к следующему элементу — от мостового полотна до свайного основания.
01 / 05Геометрия начинается
Геометрия начинается
с ваших параметров

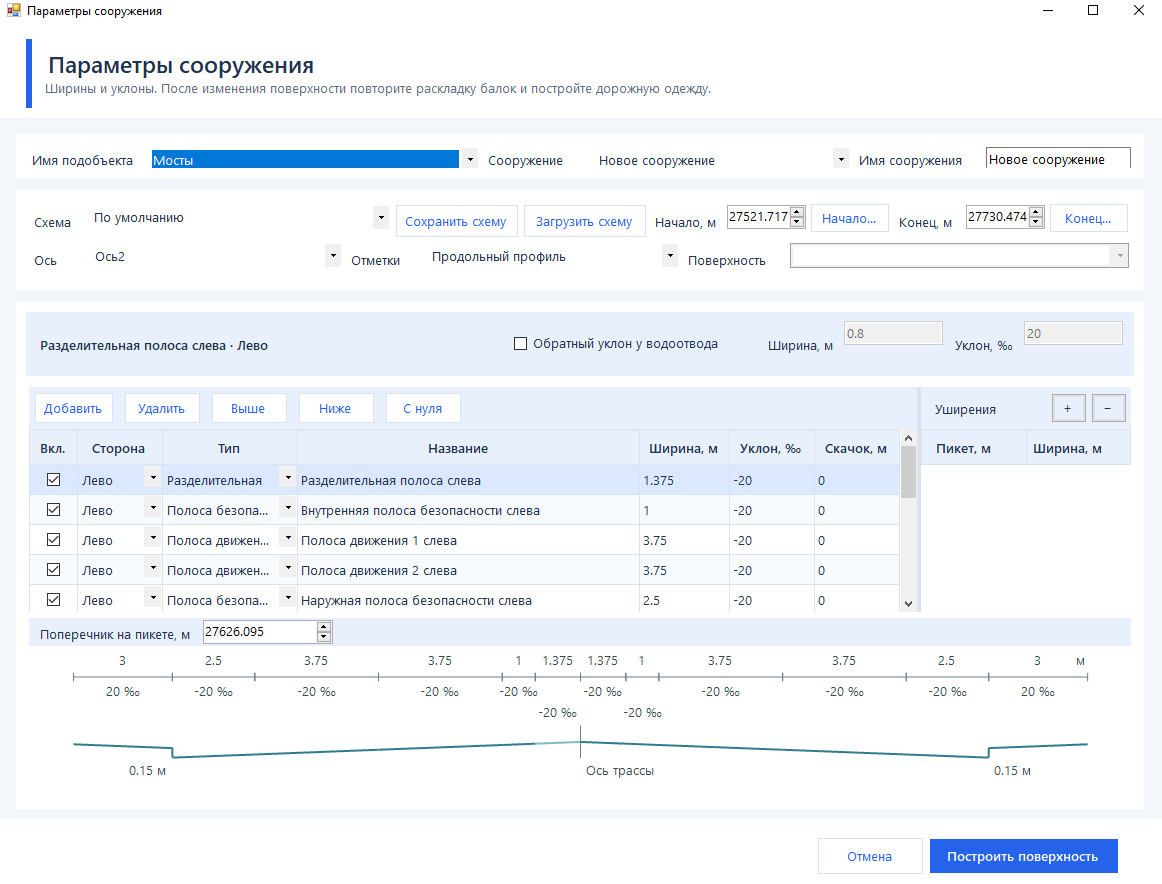

Привяжите сооружение к оси трассы, задайте ширины, уклоны и уширения. Проверяйте поперечник на выбранном пикете перед построением поверхности.
- Полосы движения, безопасности и разделения
- Поперечные уклоны и скачки отметок
- Сохранение и повторное использование схем
Вся структура перед глазами

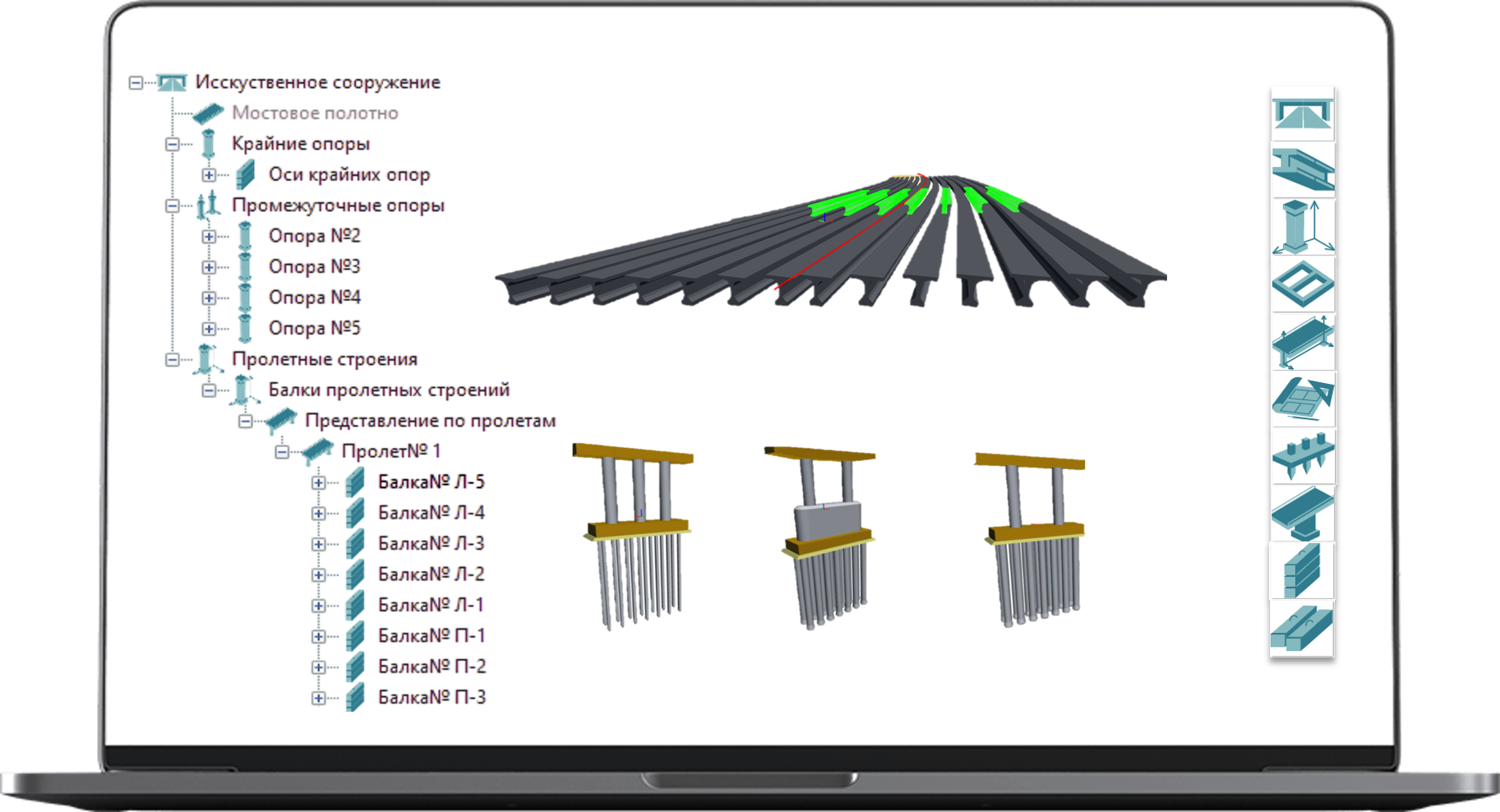

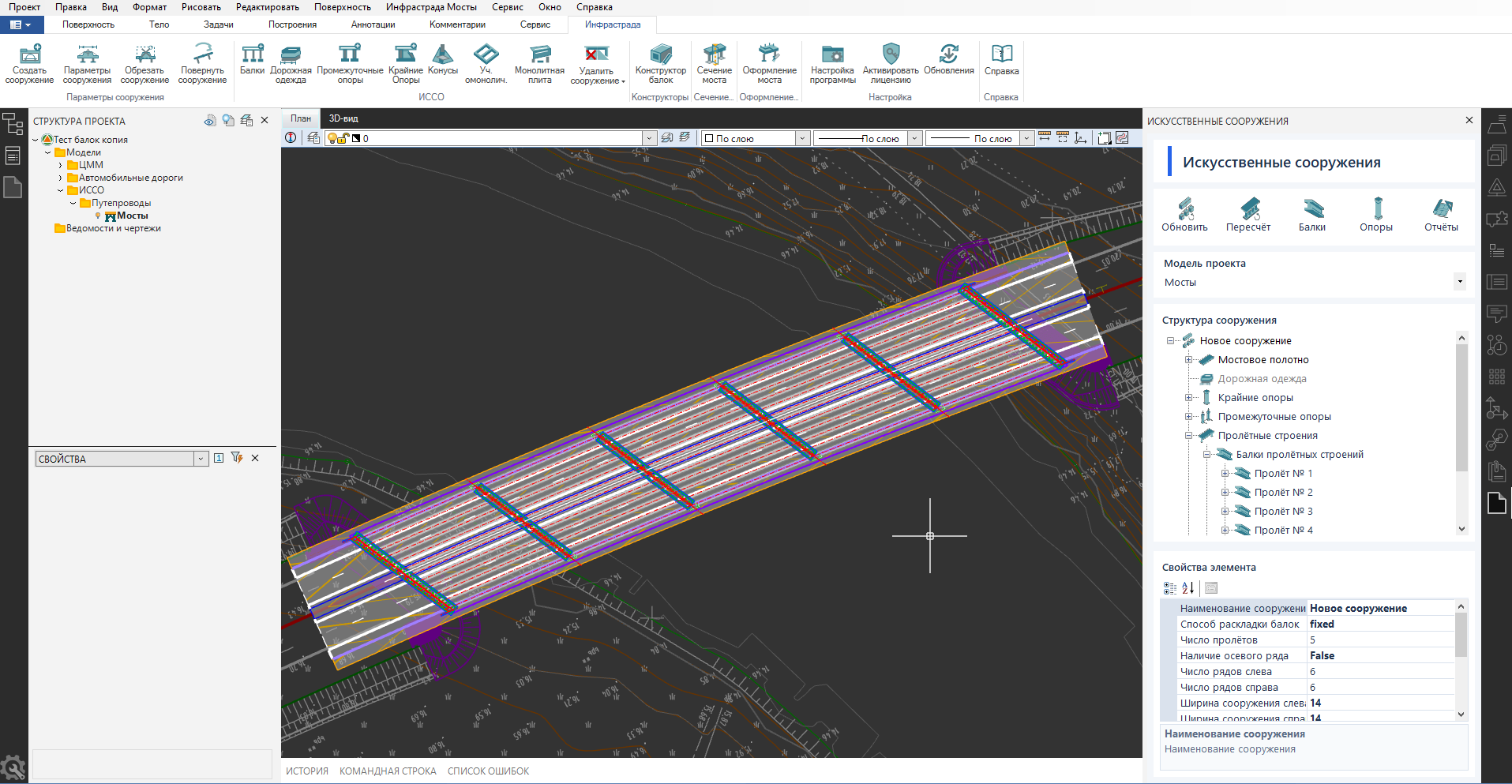

Палитра «Искусственные сооружения» объединяет элементы моста, их свойства и команды пересчёта.
Ваш стандарт, ваши настройки
Управляйте слоями, цветами, типами линий и штриховкой выбранных элементов в одном окне.
ПОСЛЕДОВАТЕЛЬНЫЙ РАБОЧИЙ ПРОЦЕСС
От исходных данных
до понятной модели.
Работайте с сооружением поэтапно. Проверяйте результат в плане, сечении и 3D на каждом шаге.
Задайте основу
Выберите ось и отметки. Настройте границы сооружения, поперечный профиль и поверхность полотна.
Соберите конструкцию
Разместите балки и опоры. Настройте сваи, дорожную одежду и дополнительные элементы.
Проверьте и оформите
Постройте сечения, добавьте размеры и отметки. Настройте оформление и выгрузите сечение в DWG.
ОДНА РАБОЧАЯ СРЕДА
Проект остаётся в Robur.
Модель моста, рельеф и ось трассы — в контексте вашего проекта.

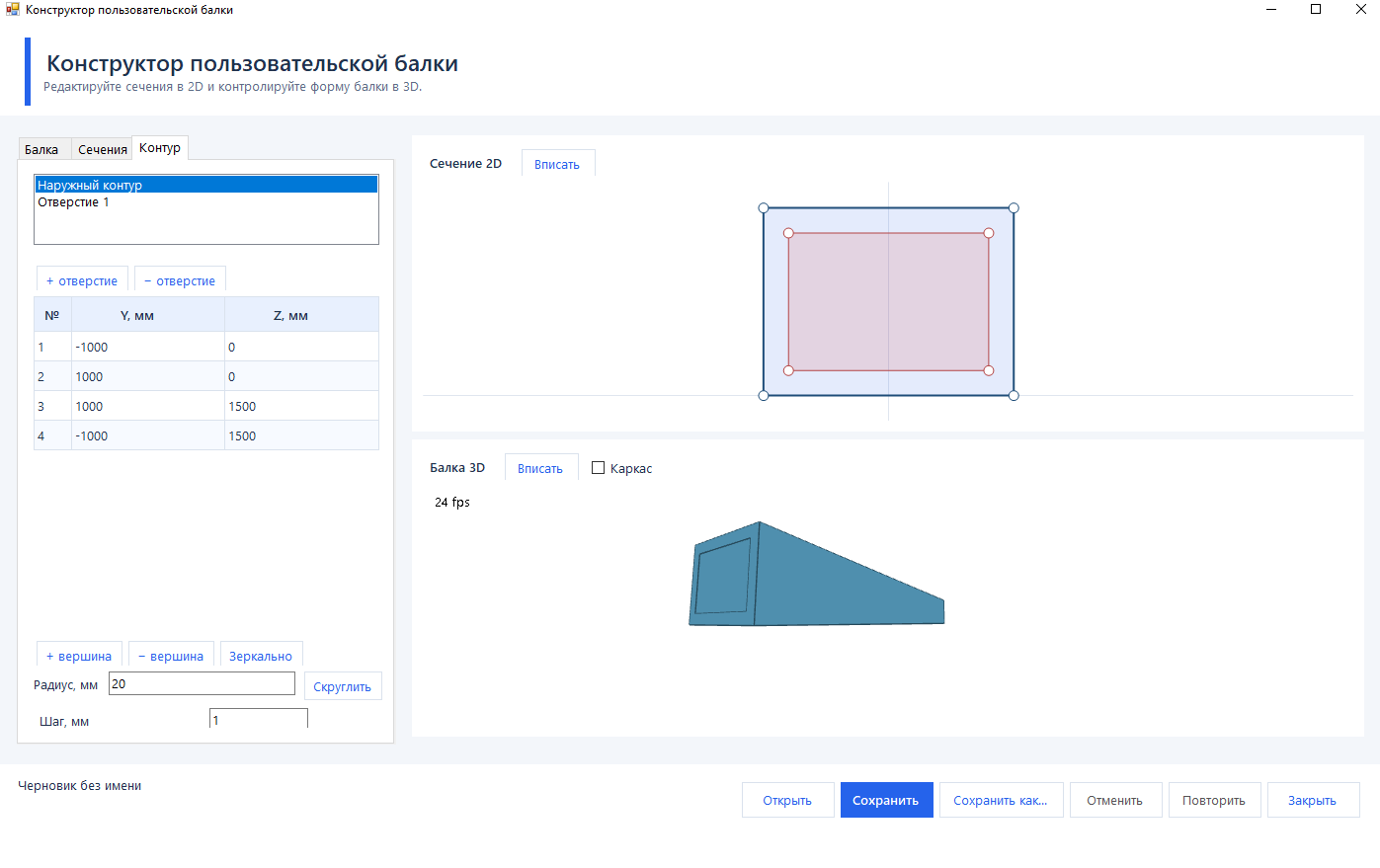

КОНСТРУКТОР ПОЛЬЗОВАТЕЛЬСКОЙ БАЛКИКогда типового
Когда типового
решения недостаточно.
Создавайте собственные сечения и контролируйте форму балки в 3D. Сохраняйте результат в пользовательскую библиотеку для следующих проектов.
В ДЕТАЛЯХ
Посмотрите, что
получается в модели.

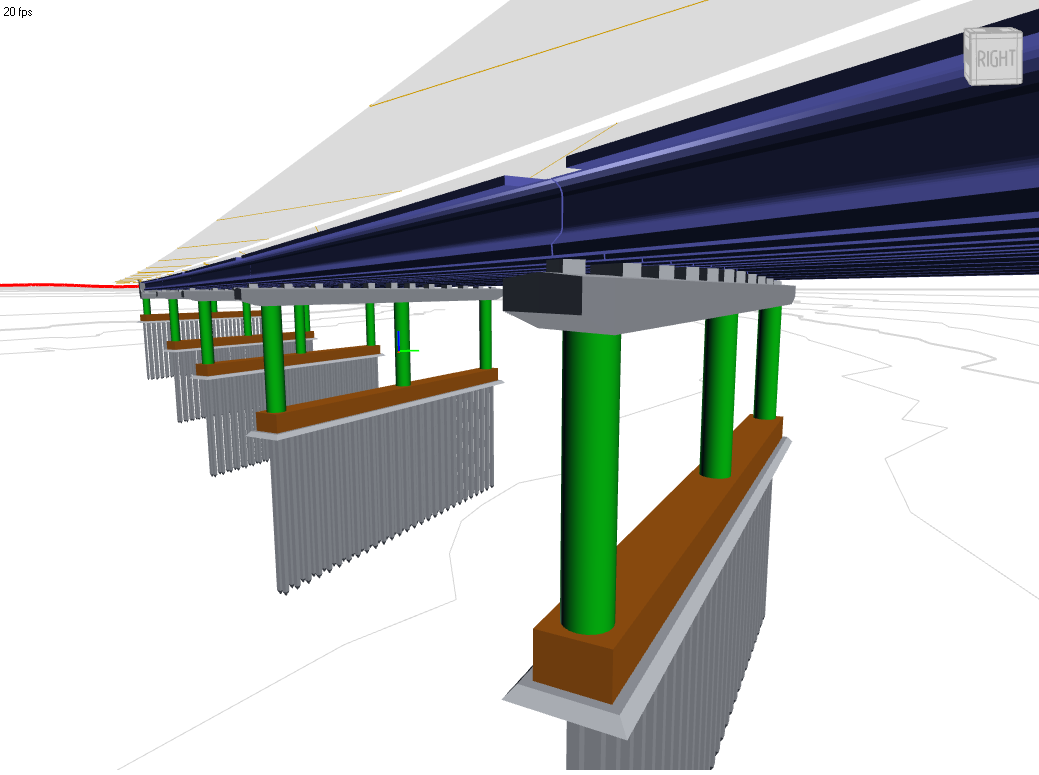

Реальные виды из INFRASTRADA BRIDGES. Откройте изображение, чтобы рассмотреть конструкцию ближе.
РАБОЧИЕ ВИДЫ

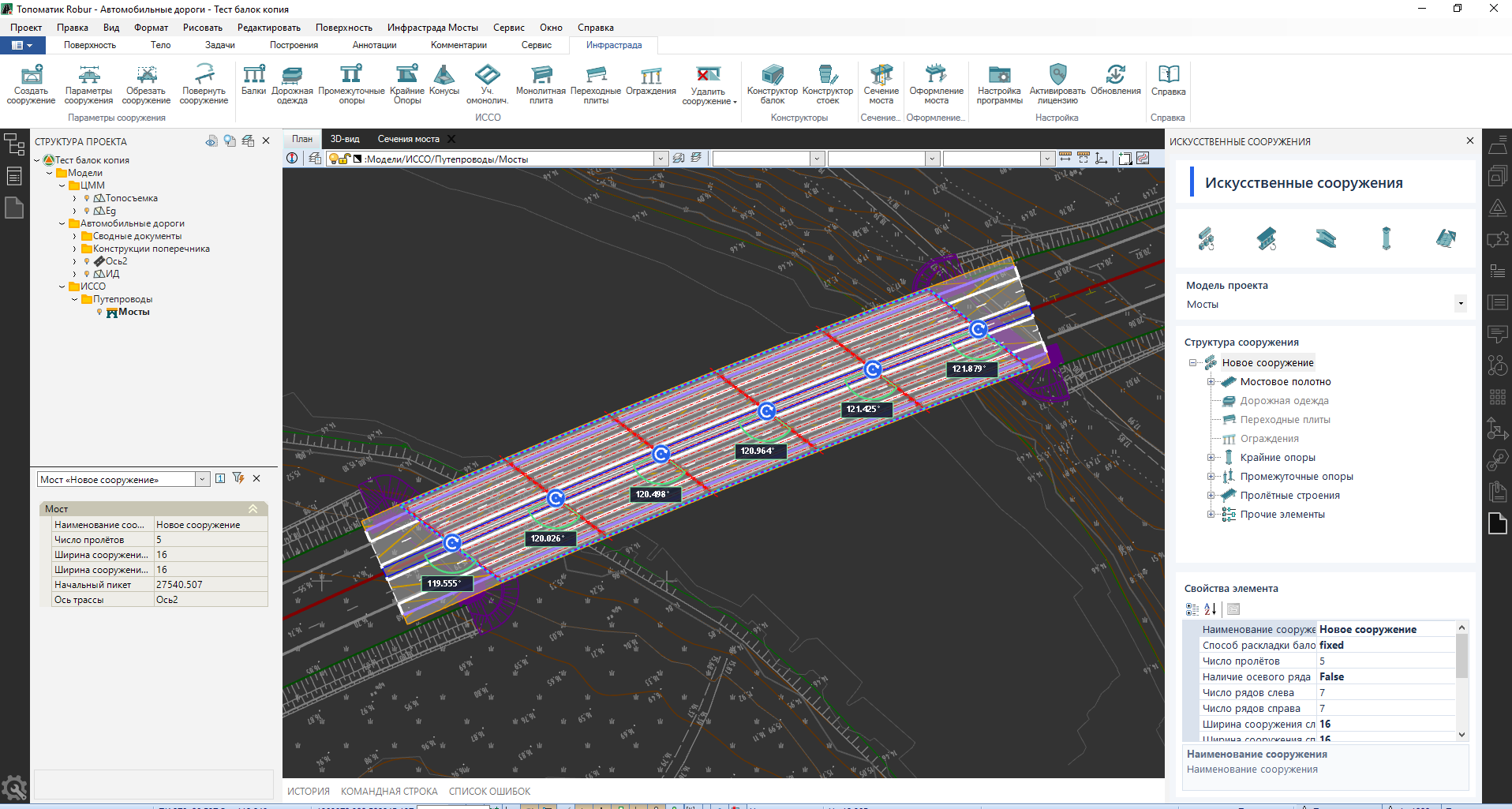

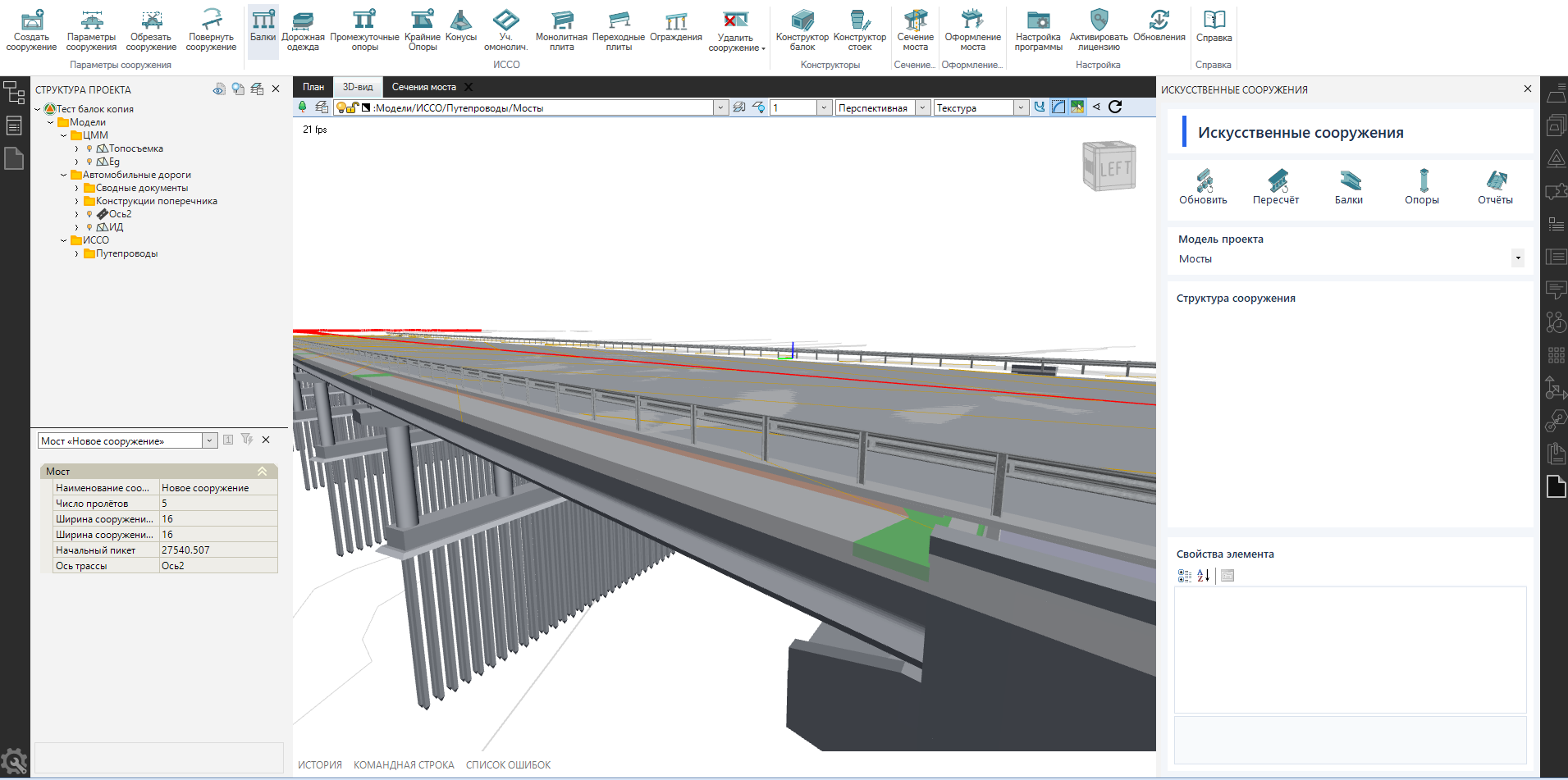

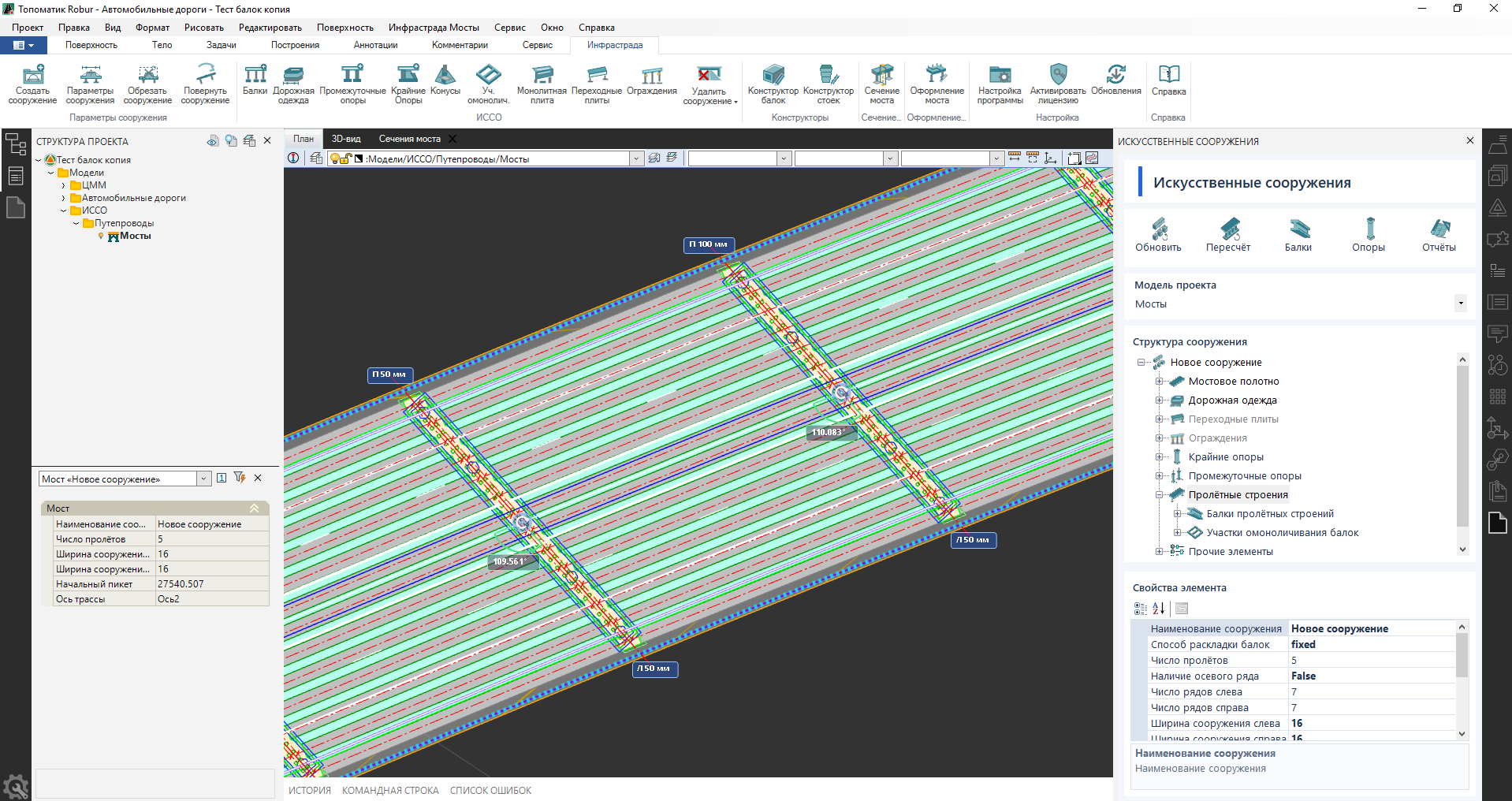

План, 3D
и конструкторы.
Реальные окна INFRASTRADA BRIDGES в работе.
СПРАВКА INFRASTRADA BRIDGES
Все команды
в одном месте.
Поиск, дерево всех разделов, скриншоты окон и точная подсветка описываемых элементов.
Открыть полную справку →Поиск по всем инструментамПалитра, балки, опоры, ограждения, покрытия, сечения и обновления.
ПОМОЩЬ В РАБОТЕ
Освоить инструменты.
И двигаться дальше.
Встроенная справка объясняет команды и последовательность построения. Для вопросов и знакомства с плагином доступны каналы ИНФРАСТРАДА.
Где работает INFRASTRADA BRIDGES?
Плагин работает в среде Топоматик Robur и использует данные проекта: ось трассы, отметки и поверхности. Совместимость с вашей версией Robur можно уточнить у поддержки.
Можно ли создавать свои элементы?
Конструктор пользовательской балки позволяет редактировать сечения, наружные контуры и отверстия с предпросмотром в 2D и 3D. Схемы и библиотеки можно сохранять для повторного использования.

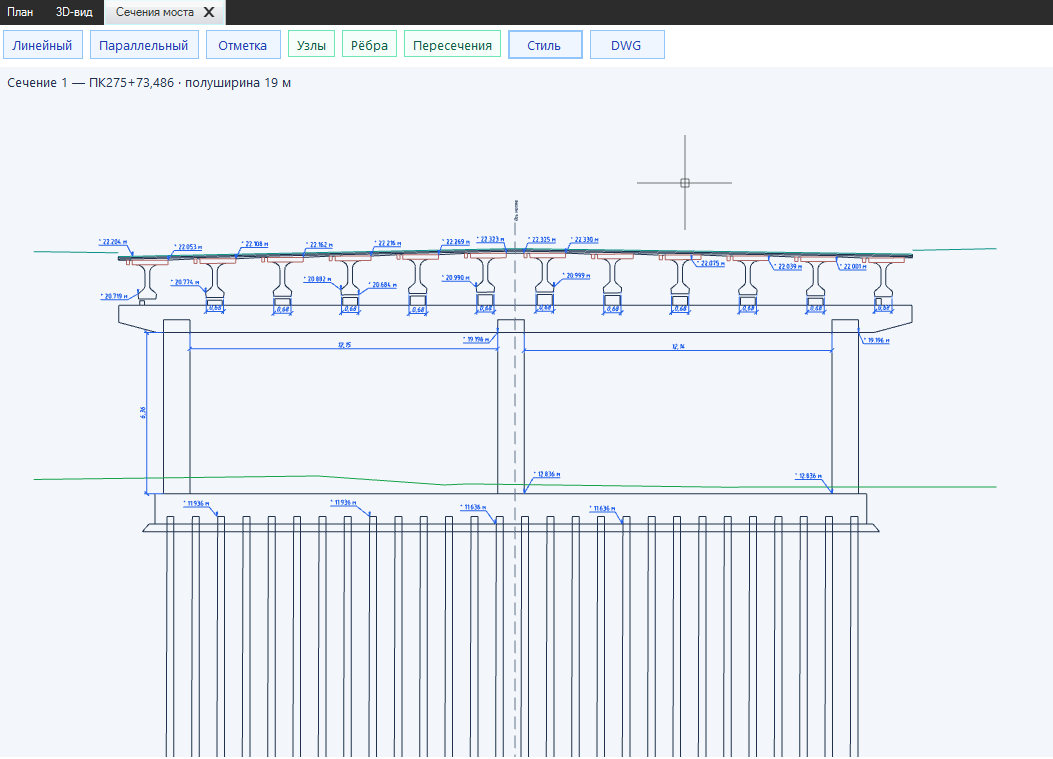

Как получить чертёж сечения?
Инструмент «Сечение моста» строит сечение модели. Добавьте линейные и параллельные размеры, высотные отметки, настройте стиль и экспортируйте результат в DWG.
Как получать обновления?
В окне «Обновления» можно проверить доступный стабильный выпуск, загрузить его и запустить установщик. В программе также доступна автоматическая проверка обновлений.
INFRASTRADA BRIDGESВаш следующий мост
Ваш следующий мост
начинается здесь.
Познакомьтесь с инструментами на своём проекте.
